SURFACE CURVATURE ANALYSIS
CATIA Product
Dalam sebuah design product terkadang kita harus memperhatikan detail dari sebuah surface, terutama jika data yang diperoleh adalah hasil konversi dari software 3D Cad lain, dimana bisa saja kualitas lengkung radiusnya menjadi tidak optimal saat proses konversi dan kita tidak bisa melihatnya pada kulitas shading yang biasa saja. Oleh karena itu, CATIA V5 menyediakan command analysis salah satunya yaitu Surface Curvature Analysis yang berfungsi memetakan surface dalam deretan warna dan ukuran serta variable type yang bisa kita pilih. Pada pilihan optionnya memungkinkan kita untuk menandai atau memperoleh ukuran minimum dan maxium Gaussian dan Radius analysisnya.
Selain itu kita pun bisa memperoleh nilai Mean (rata-rata) nilai minimum+maximum/2, Bisa juga peroleh pemetaan inflection area lengkungannya, apakah lengkung ke atas atau ke bawah, feature ini juga sangat berguna untuk mencek file surface yang sangat kompleks.

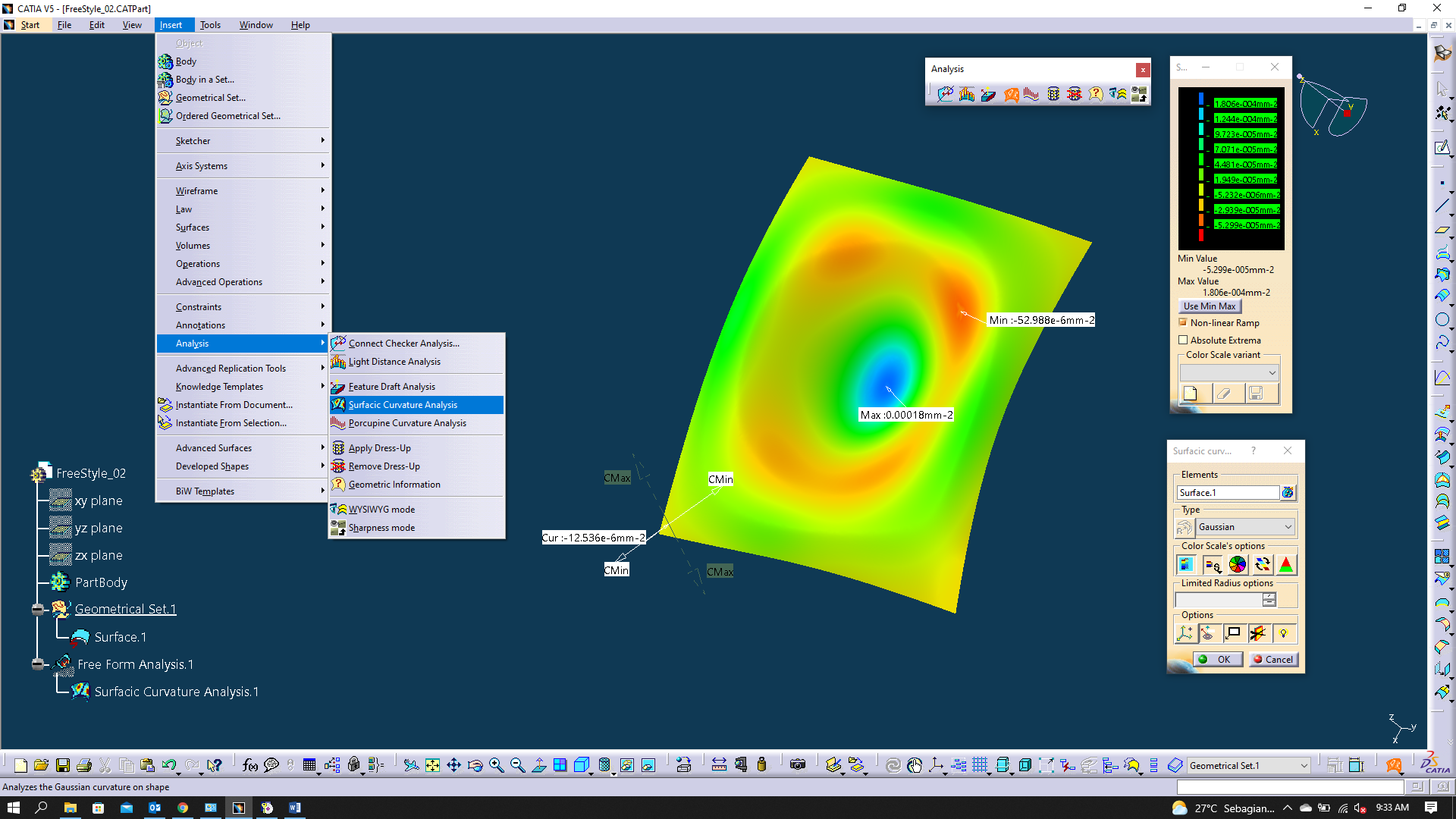

Surface Curvature Analysis ini menunjukan bagaimana memetakan sebuah kelengkungan (curvature) suatu permukaan dalam kondisi shading with material:
- • Surface Curvature Analysis dapat dilakukan pada satu set permukaan
- • Jika suatu elemen sedang dianalisis, itu tidak dapat dipilih secara bersamaan untuk analisis lain, Anda harus menghapus salah satu analisis dengan cancel pilihan elemen untuk dapat dipilih kembali.
- • Hasil Analysis tergantung pada object saat itu, jika anda ingin mengubah ruang lingkup analysis, gunakan contextual command Define In Work Object.
- • Mapping analysis yang berbeda, dari surface yang sama tidak dapat dimunculkan secara bersamaan, bahkan jika anda telah set mappingnya tidak dimunculkan. Anda perlu me-visualisasinya satu per Satu
Perintah ini available pada modul:
- • FreeStyle Shaper 2
- • Part Design 2
- • Generative Shape Design 2
- • Wireframe and Surface 1
Writer by Mahendra
