Setting Ukuran Kertas di CATIA Drafting
CATIA Product
Seorang drafter dalam pekerjaan sehari-hari tentu-nya harus memilih ukuran kertas yang akan dipakai untuk membuat gambar teknik atau gambar kerja dari suatu produk atau part yang sudah di-desain dalam model 3D. Gambar teknik ini yang nanti-nya akan di-distribusikan ke shop floor atau ke supplier agar part atau produk tersebut bisa di produksi atau di manufaktur.

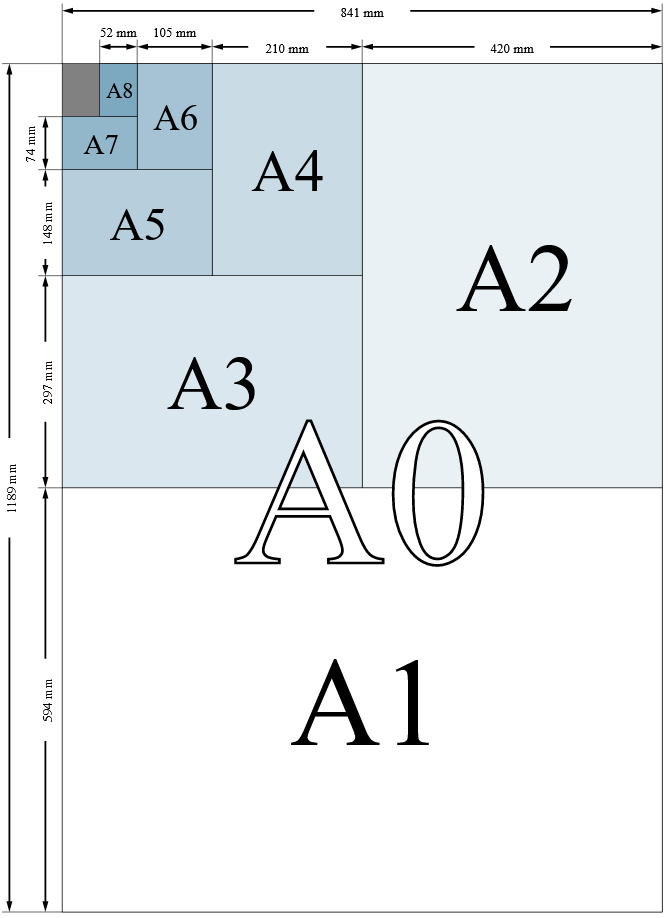

Standar ukuran kertas bukan lagi hal yang asing bagi seorang drafter, mulai dari ukuran A4, A3, A2, sampai ke A0. Ukuran kertas yang dipilih biasanya menyesuaikan dengan besar-nya ukuran part atau produk dan skala gambar. Terkadang apabila part yang akan di gambar mempunyai bentuk yang panjang ( contohnya seperti bumper otomotif ), seorang drafter membutuhkan ukuran kertas yang tidak standar. Ukuran kertas yang tidak standar ini biasa disebut A0+, atau A0 Long. Kebutuhan kertas dengan ukuran tidak standar ini bisa di-akomodir di dalam CATIA Drafting, berikut cara-nya seperti pada photo banner artikel.
Writer by Hudi
